腐蚀盐雾试验箱 AHL-160-CS
型号:AHL-160-CS
服务电话:400-829-0199 微信:13070859785
1. 产品名称 |
||||
1.1名称 1.2型号 |
腐蚀盐雾试验箱 AHL-160-CS |
|||
2. 用途及說明 |
||||
2.1适用范围 |
1. 本设备适用于人工模拟盐雾环境条件来考核产品或金属材料耐腐蚀性能的环境试验等环境模拟可靠性试验。 2. 除此之外的用途可能会导致人员受伤及机设备损坏! |
|||
2.2试品限制 |
1.易燃、爆炸、易挥发性物质试样的试验及储存 2.强电磁发射源试样的试验及储存 |
|||
3. 容积和尺寸 |
||||
3.1內箱尺寸 |
W(宽)1600mm*H(高)850mm*D(深)550mm |
|||
3.2外箱尺寸 |
W(宽)2300mm*H(高)1450mm*D(深)1550mm |
|||
3.3容积 |
试验箱容积:800升(不含盖子部分) 盐水箱容积:90升 |
|||
4. 性能 |
||||
4.1控溫方式 |
热传导式控温,箱体内壁五个壁加温(盖子除外),通过热传导方式热能传导到箱体,温度均匀度更高,避免水浴加热水蒸气对盐雾雾化稀释,更满足国际标准。 |
|||
4.2条件要求 |
空气压缩机(5-6kg/cm2) |
|||
4.3温度范围 |
温度:35±2℃ /50±2℃ 饱和桶温度: 47±2℃/63±2℃ |
|||
4.4温度波动度 |
温度波动:±0.5℃ 饱和桶溫度波动:±0.5 |
|||
4.5温度偏差 |
温度:≤±1℃ |
|||
4.6温度均勻度 |
≤1℃ |
|||
4.9沉降量 |
1~2ml/80cm² 1hr |
|||
4.10喷雾方式 |
气压喷塔法 选配:连续/週期喷雾(可选),任选试验时间:1~999H、M\S(可调) |
|||
4.11喷雾压力 |
1±0.1kg/cm² |
|||
4.11除雾方式 |
通过空气压缩机产生的气体,进入到工作室内,将多馀的雾气冲散,气体通过箱体后 背的排气孔排出,使箱盖无雾气及凝结水,可以清晰的观察到工作室内腐蚀状况 |
|||
4.12满足试验标准 |
GB/T 10125-1997 《人造气氛腐蚀试验 盐雾试验》 GB/T 10587-2006 《盐雾试验箱技术条件》 GB/T 1771-2007 《色漆和清漆 耐中性盐雾性能的测定》 GB10593.2-1990 《电工电子产品环境参数测量方法》 QB/T 3826-1999 《轻工产品金属镀层和化学处理层的耐腐蚀试验方法中性盐雾试验(NSS)法》 |
|||
4.13常用试验条件 |
中性盐雾试验(NSS) 试 验 室:35℃ 饱和空气桶:47℃ 醋酸盐雾试验(ASS 试验) 试 验 室:35℃ 饱和空气桶:47℃ 铜加速的醋酸盐雾试验(CASS 试验) 试 验 室:50℃ 饱和空气桶:63℃ 本机可建议长期做CASS 试验 |
|||
5. 结构部份 |
备注 |
|||
5.1内箱体材质 |
採用PP灰色耐温耐衝击板制成,厚度10mm. |
|
||
5.2外箱体材质 |
採用PP灰色耐温耐衝击板制成,厚度10mm. |
|
||

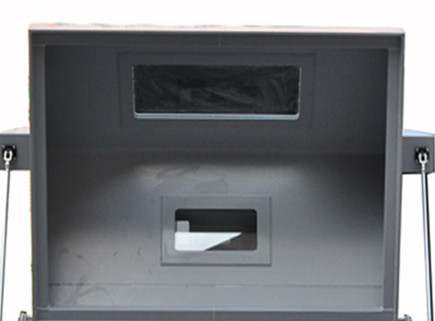

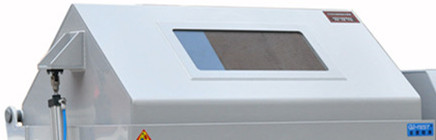

5.3箱盖材质 |
採用PP灰色耐温耐衝击板制成,厚度12mm,带视窗方便观察样品试验状况,箱盖与箱体採用水密封,防止盐雾外泄; 箱盖形状为人字拱形(冷凝水滴从斜壁回流箱内,避免滴落于试件上的现象) |
|
||
5.4盐水补充桶 |
隐藏式盐水补给箱,附水位表,採用PP灰色耐衝击板,厚度5mm,与机台外观成一体.,水位观察窗(更清晰观察盐水量) |
|
||
5.5气动箱盖连接 |
气动开盖关盖,免除人工开关盖。 |
|
||

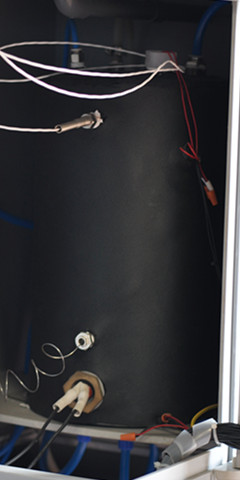

5.6饱和空气桶 |
以SUS#304不锈钢板制成,厚度2mm, |
|
||

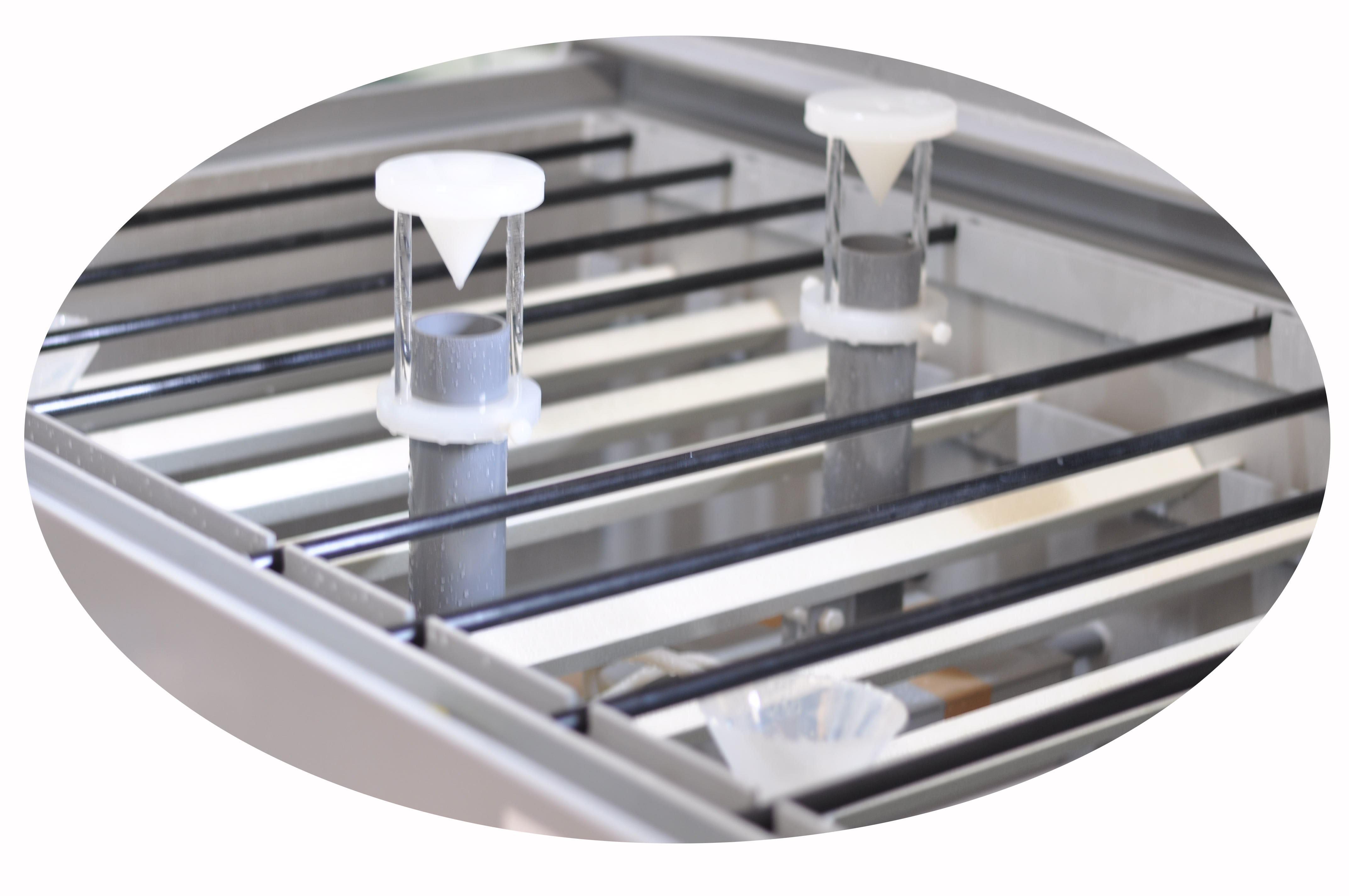

5.7样品支架 |
採用玻璃纤维耐高温材质,自由调整试验角度15~30度角。如以15°角放置試片可放置48片; 如以30°角放置試片可放置30片; 注:试件尺寸為150x70mm(HxD) |
|
||
5.8试验箱补水装置 |
试验箱自动手动补水 |
|
||
5.9试验箱补水装置 |
饱和桶自动手动补水 |
|
||

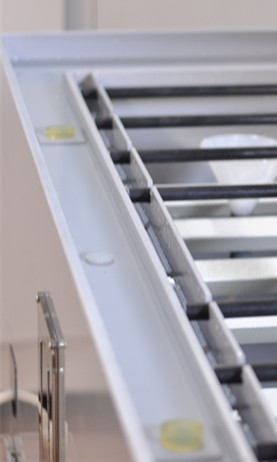

5.10密封装置 |
水密封(水加深加厚密封更可靠) |
|
||
5.11电路控制 |
控制器柜採用PVC灰色耐温耐衝击板制成,厚度5mm. 全24v低压控制电路,安全可靠 |
|
||
5.12触摸屏温度控制器 |
自主研发控制系统,连续/周期喷雾(可调),任选试验时间:1~999H、M\S(可调),数据导出,断电记忆,故障记录 |
|
||

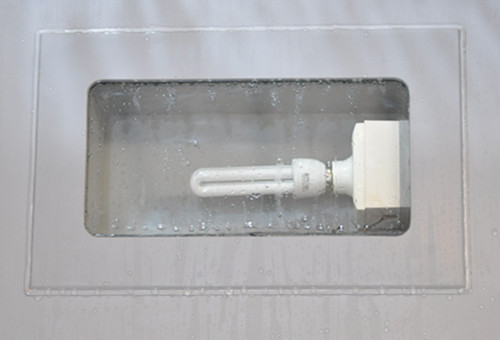

5.13照明系统 |
採用LED灯,更清晰观察箱内情况(酸性无) |
|
||
6. 水路系統 |
备注 |
|||
6.1水位感应器 |
电子水位感应器 |
|
||

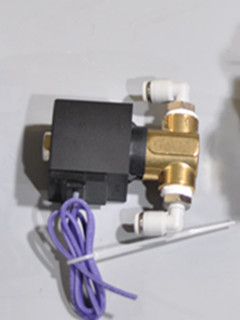

6.2补水电磁阀 |
24V电磁阀 |
|
||
7. 气路系統 |
备注 |
|||

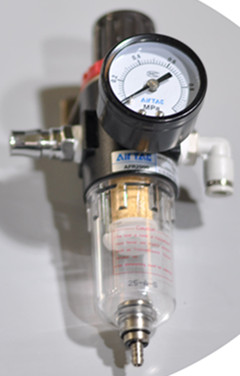

7.1减压阀 |
减压过滤,使压力更稳定,气体更洁淨 |
|
||

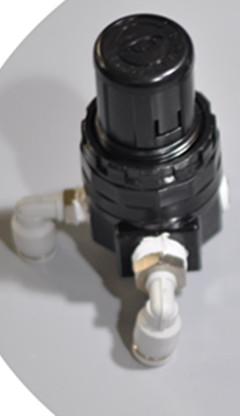

7.2调压阀 |
第2次调整压力,使喷雾压力更精准和稳定 |
|
||
7.3压力錶 |
压力显示更直观 |
|
||

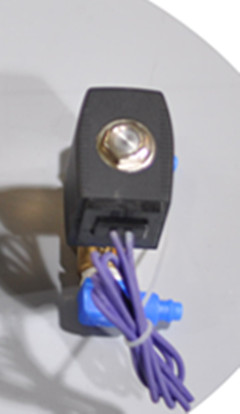

7.4气路电磁阀 |
自动控制气路 |
|
||

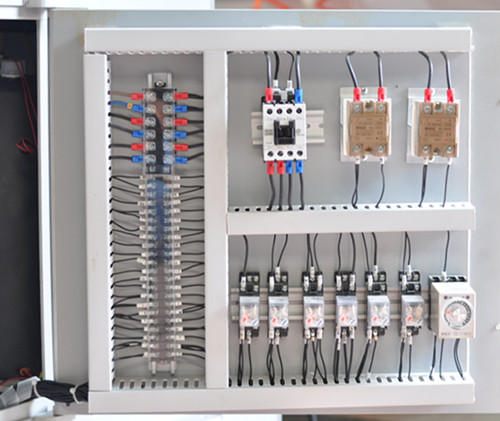

8. 电路系统 |
备注 |
|||
8.1固态 |
加热系统用pid控制,SSR週期控制器。 |
|
||
8.2开关电源 |
24V控制电路电源 |
|
||
8.3中间继电器 |
24V控制电路 |
|
||
8.4温度控制器 |
24V控制器 |
|
||

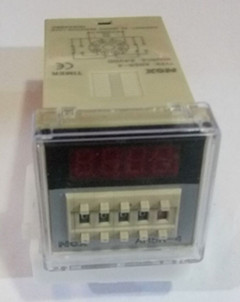

8.5计时器 |
精确计算试验时间 |
|
||

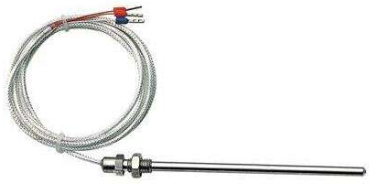

8.6温度传播器 |
Pt100温度感测器温度精度更高 |
|
||
8.8押扣开关 |
可连续押扣2万次以上 |
|
||
8.9交流接触器 |
大功率控制电路 |
|
||
9.0累时器 |
设备使用时间记录 |
|
||
9. 加热和保护系统 |
備註 |
|||

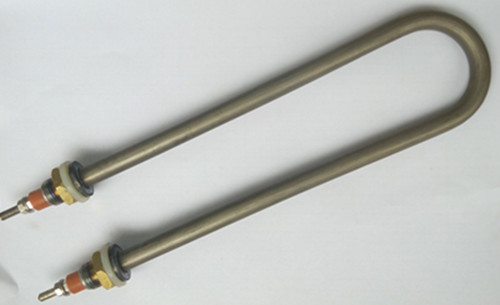

9.1试验箱加热管 |
钛金电热管 |
|
||
9.2饱和桶加热管 |
不锈钢电热管. |
|
||

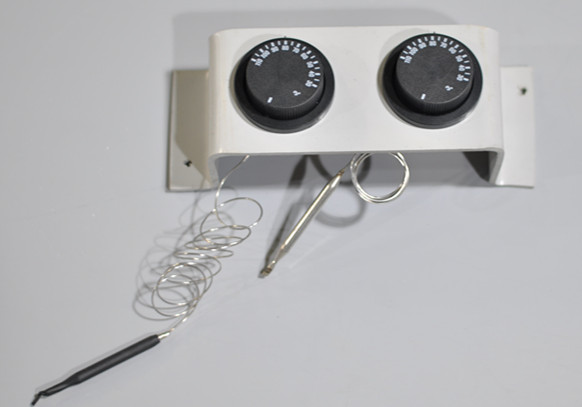

9.3保护装置 |
1.试验箱超温保护 2饱和桶超温保护 |
|
||
12.其他部件 |
备注 |
|||
12.1标配件 |
置物棒 1组 Nacl试药500g装 2瓶 5公斤(升)之盐水调制计量杯 1只 80cm²标准收集杯 1只 50ml计量筒 1 只 |
|
||
12.2出货及验收资料 |
1.操作说明书和保养手册 2.控制系统软体及软体资料 3.设备图纸:电路图等 4.本设备出厂前经本公司品质检验中心检测,并出具有效期为一年的检验报告 5.验收表等 |
|
||
13.使用安裝條件 |
备注 |
|||
13.1. 设备使用环境 |
1、客户需自备气源或空压机 2、压缩空气:要求5KG以上 3、盐水溶液要求纯水或蒸馏水调液 4、安装机器的地方要求靠牆角或牆底边鑽一个直径为10cm左右的排气和排水孔到室外. 5、电源要求:电压220V单相 电流15A; 要求用户在安装现场为设备配置相应的空气或动力开头,并且此开关必须是独立供本设备使用。 6、安装场地:地面平整,通风良好;设备周围无强烈振动; 设备周围无强电磁场影响;设备周围无易燃、易爆、腐蚀性物质和粉尘 7、安装要求:设备周围留有适当的使用及维护空间(200长*300宽cm)。 |
|
||
13.2.使用电源电压 |
1.电压220V单相 电流15A 2.机器最大功率:约4KW 3.最大工作电流:约 18A 4. 电源频率: 50±0.5Hz |
注意客户请将总电源电缆线引到设备5米范围内! |
||
14. 售后服务 |
备注 |
|||
14.1 |
设备的质保期自验收合格之日起生效,为期壹年。 在保修期内,非人为操作造成该设备的故障,由卖方负责免费维修或配件更换。 在保修期外,该设备的维修工作要收取所更换的零配件成本费和一定的服务费用。 |
|
||
15. 设备日常维护保养 |
备注 |
|||
15.1. 执行标准 |
1. 若试验箱停用五天以上,必须把盐水溶液倒掉,把整个工作室喷雾器等零件用水冲洗乾淨,保持内外清洁。 2. 空气压力调节阀应定期检查。 3. 如长期不用后,重新开机做试验,试验前应对电气控制系统进行检查,尤其是温度控制器和时间继电器。 4. 如果发现喷雾嘴污垢堵塞,可拆下喷嘴,用酒精、甲苯或1:1盐酸清洗,或用细钢丝疏通,注意不得损伤喷孔内腔的表面光洁度,以免影响喷雾品质。 5.湿球纱布请定期更换。 |
|
